엑셀 하트 모양 차트 만들기, 3초 안에 뚝딱!

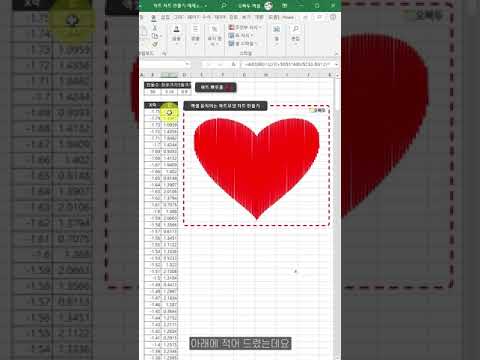

엑셀 하트 모양 차트, 3초 안에 만드는 방법

하트 모양 차트에 사용된 공식

하트 모양 차트에 사용된 공식은 크게 3부분으로 나눌 수 있으며, 공식에 사용된 인수는 아래와 같습니다.

인수	설명
x	X축 값입니다.
Ymax	Y절편 값입니다. (X가 0일 때 Y값)
진동수	진동수가 1이면, 진폭이 1이고 위상이 0이면서 x가 2 증가할 때마다 진동하는 기본 SIN 파형이 만들어집니다. (=SIN(π) 파형)

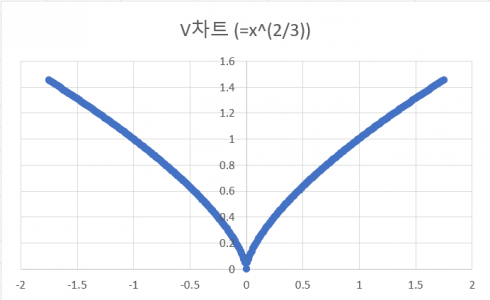

V자 모양 차트 :
ABS(x)^(2/3)

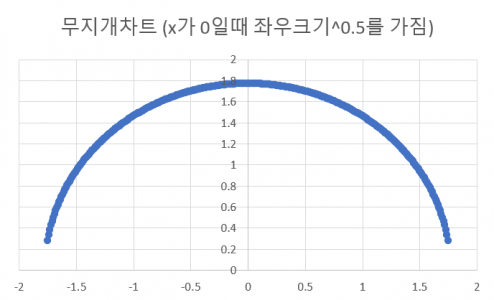

무지개모양 차트 :
ABS(Ymax-x^2)^0.5

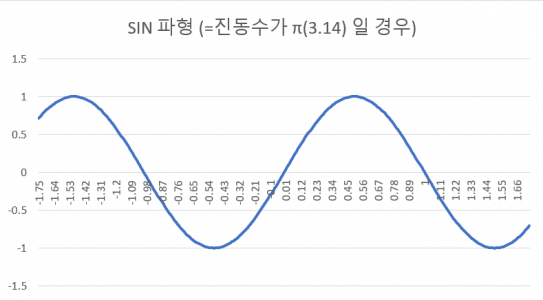

SIN 함수 차트 :
SIN(진동수*PI()*x)

위 3개의 공식을 합하면 하트 모양을 출력하는 차트가 완성됩니다.

=ABS(x)^(2/3)+진동크기*ABS(Ymax-x^2)^0.5*SIN(진동수*PI()*x)

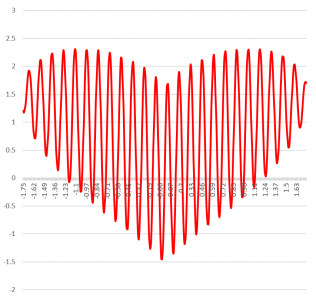

엑셀 하트모양 차트 완성

움직히는 하트 모양 차트 매크로 명령문

움직히는 하트 모양 차트 만들기 매크로에 사용된 전체 명령문은 아래와 같습니다.

Option Explicit

Public bStart As Boolean

Sub HeartChart()

Dim i As Long
bStart = Not bStart

Do
    For i = 1 To 50
        If bStart = True Then
            DoEvents
            DoEvents
            [b3] = i
        Else
            Exit Sub
        End If
    Next
Loop While bStart = True

End Sub

사용된 명령문을 각 단계별로 살펴보겠습니다.

변수를 선언합니다.

' i 는 For 반복문에 x축 값으로 사용될 변수입니다.
Public bStart As Boolean
Dim i As Long
' bStart 는 하트모양 차트 명령문 실행/중단을 판단할 변수입니다. (공통변수)
bStart = Not bStart

bStart 가 False로 될 때 까지 하트모양 만들기 차트 명령문을 계속 반복합니다.
```
Do
....
Loop While bStart = True
```

B3셀의 값(=x축 값)을 1 부터 50까지 증가합니다.

For i = 1 To 50
        If bStart = True Then
        'bStart가 True이면 x축 값을 변경하고 시트를 업데이트합니다.
            DoEvents
            DoEvents
            [b3] = i
        Else
            Exit Sub
        End If
    Next
