엑셀 실시간 버블 지도 차트 만들기 | 엑셀 모든 버전 가능

엑셀 모든 버전에서 제공되는 거품형 차트와 피벗테이블을 활용해서 실시간 데이터를 분석하는 지도 차트를 제작합니다.

# 피벗테이블

작성자 :
오빠두엑셀
최종 수정일 : 2022. 11. 01. 03:19
URL 복사
메모 남기기 : (7)
엑셀 버블 지도차트 만들기 썸네일_R
작성자:

엑셀 실시간 버블 지도차트 만들기 | 모든 버전 가능!

엑셀 버블 지도차트 목차 바로가기
  1. 예제파일 다운로드
  2. 엑셀 거품형 차트 만들기
  3. 엑셀 버블 지도차트 만들기
  4. 버블 지도차트 애니메이션 문제 해결
  5. 지도차트 데이터 레이블 추가하기
영상 강의
동영상 재생이 안 되시나요? - 유튜브에서 시청 하기

  1. 거품형 차트 데이터 만들기
    01:02
  2. 엑셀 버블 차트 만들기
    03:08
  3. 버블 지도차트 만들기
    04:45
  4. 거품 위치 이동하기
    06:30
  5. 버블차트 애니메이션 문제 해결
    08:42
  6. 버블 지도차트 꾸미기
    10:53
  7. 차트 데이터레이블 추가하기
    13:04
  8. 데이터 레이블 겹치는 문제 해결
    14:40
  9. 지도 차트 위 국가명 표시하기
    15:59

예제파일 다운로드

오빠두엑셀의 강의 예제파일은 여러분을 위해 자유롭게 제공하고 있습니다.

  • [차트강의] 엑셀 버블 지도차트 만들기
    예제파일
    다운로드
  • [관련자료] 엑셀 버블 지도차트 대시보드
    무료서식
.

라이브 강의 전체영상도 함께 확인해보세요!

위캔두 회원이 되시면 매주 오빠두엑셀에서 진행하는 라이브강의 풀영상을 확인하실 수 있습니다.

엑셀 거품형 차트 만들기

거품형 차트는 x축과 y축 차트 위로 거품을 만든 다음, 거품의 크기를 조절해서 데이터를 시각화하는 차트입니다. 이번 시간에는 나라별 데이터를 시각화 하기위한 거품형 기본 차트를 제작해보겠습니다.

버블 지도차트 완성 예제
이번 시간에는 국가별 데이터를 시각화하는 버블 지도차트를 제작합니다.
  1. 차트용 데이터 만들기 : 우선 거품형 차트 제작에 사용할 데이터를 만들어 주겠습니다. 예제파일의 M4셀을 선택한 뒤, 피벗테이블의 첫번째 행 레이블 값(=예제파일 기준 M5셀)을 불러옵니다.

    엑셀 지도차트 국가 명 불러오기
    행 레이블의 첫번째 국가명을 불러옵니다.
  2. 수식을 아래로 자동채우기해서 나머지 국가 목록을 모두 불러옵니다.

    지도차트 국가목록 채우기
    나머지 국가 목록도 자동채우기로 불러옵니다.
  3. 동일하게 각 국가별 값도 피벗테이블의 값을 참조하여 모두 불러옵니다.
    피벗테이블 값 불러오기
    값을 피벗테이블에서 불러옵니다.
    오빠두Tip : 피벗테이블의 값 범위를 선택하면 GETPIVOTDATA 함수가 기본으로 입력됩니다. GETPIVOTDATA 함수 입력을 설정하는 방법은 아래 GetPivotData 함수 문제 해결 강의를 참고하세요.

    엑셀 GetPivotData 함수 문제 해결 방법

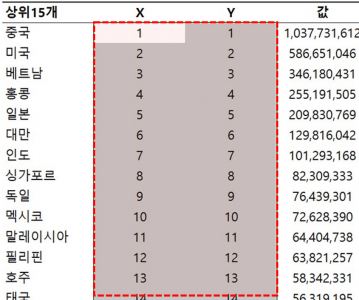

  4. 각 X와 Y에 값을 1,2 를 입력한 뒤, 아래로 자동채우기 하면 1부터 연속되는 순번이 입력됩니다.

    거품형 차트 순번 생성
    1부터 연속된 순번을 만들어줍니다.
  5. 거품형 차트 만들기 : 예제파일에서 비어있는 셀을 선택 한 뒤, [삽입] - [차트] - [분산형] - [거품형 차트]를 추가합니다.
    거품형 차트 만들기
    비어있는 셀에서 분산형 차트를 추가합니다.
    오빠두Tip : 만약 값이 입력된 범위에서 차트를 추가하면, 원치 않는 형태로 차트가 만들어 질 수 있습니다. 따라서 비어있는 차트를 만든 다음, 차트의 각 항목을 직접 추가합니다.

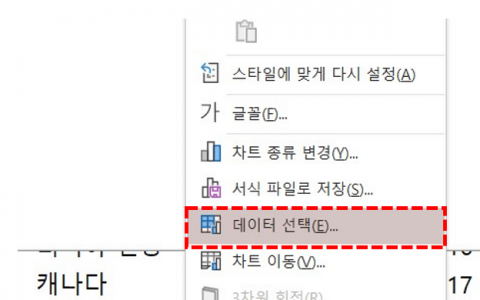

  6. 차트를 우클릭 - [데이터 선택]으로 이동합니다.

    차트 데이터 선택
    차트 우클릭 - 데이터 선택으로 이동합니다.
  7. '범례 항목 계열'에서 [추가] 버튼을 클릭한 뒤, 아래 표에 적어드린 것과 같이 각 X, Y, 거품크기를 입력합니다.
    계열 편집 범위
    계열 이름 M4:M38 (국가명)
    계열 X값 N4:N38 (X)
    계열 Y값 O4:P38 (Y)
    계열 거품 크기 P4:P38 (값)

    거품형 차트 데이터 입력
    차트의 데이터 범위를 하나씩 입력합니다.
  8. 기본 거품형 차트가 완성되었습니다.
  9. 거품형 차트 간소화하기 : 차트를 간소화하기 위해, 차트의 제목을 선택한 뒤 지워줍니다.

    버블 차트 제목 지우기
    차트의 제목을 지워서 간소화합니다.
  10. X축을 우클릭 한 뒤, 축 서식으로 이동합니다. 최소값은 0, 최대값은 100, 기본 단위를 5로 수정합니다.

    버블 지도차트 기본형 완성 축 변경
    차트의 가로/세로축 단위를 변경합니다.
  11. Y축도 동일하게 축 서식으로 이동한 뒤, 최소값 0, 최대값 100, 기본단위를 5로 수정하면 버블 지도차트를 만들기 위한 거품형 차트 준비가 끝납니다.

    버블 지도차트 축 설정
    버블 지도차트를 만들기 위한 기본차트가 완성되었습니다.

엑셀 버블 지도차트 만들기

이제 거품형차트를 지도 위로 옮겨서 버블 지도차트를 제작합니다.

  1. 차트를 지도 위로 겹치기 : 예제파일의 지도 그림을 선택한 뒤, [그림 형식] - [그림 테두리]를 추가합니다.

    지도 테두리 추가
    그림에 테두리를 추가합니다.
  2. 차트를 그림 위로 가져간 뒤, [서식] - "도형채우기" 및 "도형윤곽선"을 모두 없음으로 설정합니다.

    버블차트 채우기 테두리 없음
    차트의 채우기/윤곽선을 제거합니다.
  3. 차트의 X축과 Y축을 그림 테두리에 맞게 크기를 적절히 변경합니다.

    버블 지도차트 기본 완성
    차트 크기를 그림에 맞춰 적절히 수정합니다.
  4. 거품 위치 이동하기 : 이제 각 국가 위치에 맞게 X축, Y축 값을 변경합니다. 예를들어 중국은 차트 위 X: 82.5, Y: 74.5 정도에 위치하는 것을 확인할 수 있습니다.

    거품 위치 변경
    국가별 x/y 좌표를 확인합니다.
  5. 차트 데이터에서 중국의 X, Y 값을 각 82.5, 74.5로 바꾸면 차트의 거품 위치가 이동합니다.

    버블 차트 X Y 위치 입력
    X/Y값을 변경하면 거품 위치가 이동합니다.
  6. 예제파일의 Q:U 범위 선택 후, 열 숨기기를 해제하면 다른 국가의 X, Y 값을 미리 계산해 드렸습니다.

    지도차트 나라별 좌표
    Q:U 범위를 숨기기 해제합니다.
  7. 예제파일 N4와 O4셀에 아래 VLOOKUP 함수를 입력한 뒤, 수식을 자동채우기하면 국가별 X,Y 값이 입력됩니다.
    N4셀 : =VLOOKUP(M4,R:T,2,0)
    M4셀 : =VLOOKUP(M4,R:T,3,0)

    지도차트 좌표 채우기
    VLOOKUP 함수로 국가의 X/Y 좌표를 불러옵니다.
  8. 버블 지도차트가 완성되었습니다.

    버블 지도차트 완성
    버블 지도차트가 완성되었습니다.

버블 지도차트 애니메이션 문제 해결

  1. 애니메이션 문제 해결하기 : 차트 위 슬라이서 버튼을 클릭하면 거품 크기가 바뀌면서 동시에 거품의 위치가 이동합니다. 이는 슬라이서를 클릭하면, 피벗테이블의 순위도 동시에 바뀌기 때문에 그런 것 인데요. 거품형 차트는 값의 정렬여부와 상관없이 값의 크기만 표시하므로, 거품형차트 데이터의 국가 순서를 고정해서 문제를 해결할 수 있습니다.
    버블 지도차트 위치 이동 gif
    슬라이서 버튼을 클릭하면 거품 위치가 동시에 이동합니다.
  2. 예제파일의 R4:R38 범위를 복사한 뒤, M4:M38 범위에 붙여넣기 합니다.

    지도차트 애니메이션 문제
    오른쪽 국가 목록을 차트 데이터로 붙여넣기합니다.
  3. 이제 VLOOKUP 함수를 사용해서 각 국가별 데이터를 피벗테이블에서 불러옵니다. P4셀에 아래 수식을 입력한 뒤, 수식을 자동채우기하면 국가 목록을 고정되어 데이터가 불러와집니다.
    =VLOOKUP(M4,F:G,2,0)

    지도차트 나라별 값 불러오기
    VLOOKUP 함수로 국가별 값을 피벗테이블에서 불러옵니다.
  4. 이제 슬라이서 버튼을 클릭해도 지도 위 거품 위치가 고정되어 표시됩니다.
    버블 지도차트 애니메이션 문제 해결 gif
    이제 버튼을 클릭해도 거품 위치가 고정됩니다.

지도차트 데이터 레이블 추가하기

  1. 거품 크기(값) 표시하기 : 거품을 우클릭 한 뒤, [데이터 레이블 추가] 를 클릭합니다.

    거품형 차트 데이터레이블 추가
    차트를 우클릭 - 데이터 레이블 추가를 선택합니다.

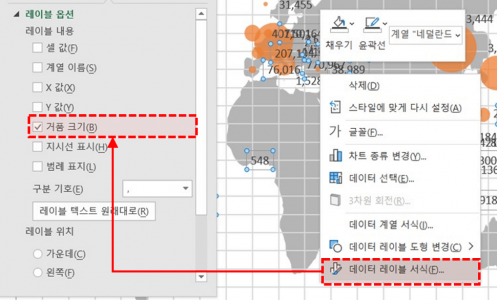

  2. 차트 위로 값이 표시 됩니다. 거품형차트에서 기본으로 표시되는 레이블은 Y 값이므로, 이 값을 거품 크기로 변경해주겠습니다. 데이터레이블을 우클릭 한 뒤, [데이터 레이블 서식]으로 이동합니다. 이후 레이블 옵션의 표시항목으로 '거품 크기'를 선택합니다.

    지도 차트 레이블 거품 크기
    데이터 레이블 서식 - 거품 크기를 선택합니다.
  3. 레이블 위치를 가운데로 변경한 뒤, 레이블 서식을 적절히 꾸며주면 차트 위로 원하는 레이블 값을 표시할 수 있습니다.
    지도 차트 레이블 꾸미기
    데이터 레이블을 적절히 꾸며서 레이블 표시를 완료합니다.
    오빠두Tip : 표시값의 천 단위를 절삭하거나 상위 10개 항목만 표시하는 방법, 그리고 국가명을 표시하는 방법은 영상 강의에서 자세히 설명해드렸습니다.
  4. 버블 지도차트 마무리 : 이제 차트의 불필요한 요소를 제거해 깔끔하게 정리하겠습니다. 차트의 눈금선을 지워줍니다.
  5. 차트의 세로축, 가로축 레이블 위치를 없음으로 변경한 뒤, 차트 크기를 적절히 수정합니다.

    차트 축 숨기기 없음
    축을 우클릭 - 축 서식에서 레이블 위치를 없음으로 설정합니다.
  6. 눈금선을 우클릭 - 축 서식으로 이동한 뒤, 선 종류를 '선 없음'으로 선택하여 선을 숨겨줍니다.

    버블 지도차트 축 선 없음
    축의 선도 없음으로 숨겨줍니다.
  7. [홈] 탭 - [찾기 및 선택] - [선택 창]으로 이동 후, 그림을 선택한 뒤, 그림 테두리를 제거합니다.

    그림 테두리 없음
    개체 선택에서 그림의 테두리를 제거합니다.
  8. 버블 지도차트가 완성되었습니다.

    버블 지도차트 최종 완성
    버블 지도차트가 완성되었습니다.
