엑셀 도넛형 차트 시각화, 가장 쉬운 방법 :: 차트 강의 11강

엑셀 도넛형 차트 만들기 목차 바로가기
영상 강의

강의요약

이번 강의에서는 고객센터 상담원 평가표 원본 데이터를 참고하여 각 고객센터 및 직급별로 상담원의 만족도를 등급으로 표시하는 도넛형 차트 제작 방법을 단계별로 알아봅니다.

고객센터 상담원 평가 대시보드를 만드는 전체 내용은 7월 18일 라이브 강의(4회)에서 확인하실 수 있습니다.

엑셀 도넛형 차트 완성 GIF
상담원 만족도를 나타내는 도넛형 차트를 제작합니다.

이번 강의에서는 피벗테이블과 슬라이서가 사용되므로 엑셀 2010 이후 버전 사용자만 진행할 수 있습니다.

예제파일 다운로드

엑셀 콜센터 고객 만족도 현황을 나타내는 엑셀 대시보드 무료서식은 아래 링크에서 다운로드 가능합니다.

이번 강의에서 사용된 기초 함수
숫자를 지정한 자리수에서 반올림합니다.

엑셀 도넛형 차트 만들기 - 기본

  1. 예제파일 [도넛형차트 예제] 시트로 이동합니다. [도넛형차트 예제] 시트로 이동하면 피벗테이블과 슬라이서가 미리 추가되어 있는 것을 확인할 수 있습니다.

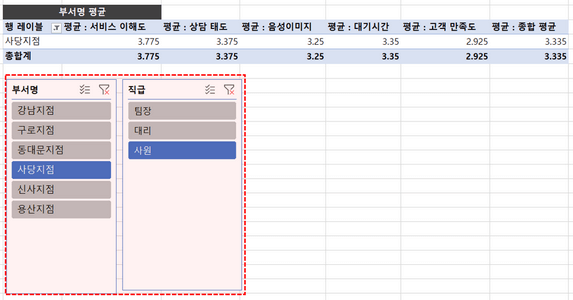

    엑셀 피벗테이블 슬라이서 삽입
    [도넛형차트 예제] 시트에는 피벗테이블과 슬라이서가 삽입되어 있습니다.
  2. V4셀에 아래 수식을 입력하여 종합평균을 계산합니다. 피벗테이블에서 출력된 H4셀의 종합평균을 참조하되, 값을 소수점없이 정수로 반올림하기 위하여 ROUND 함수를 사용합니다.
    =ROUND(H4,0)

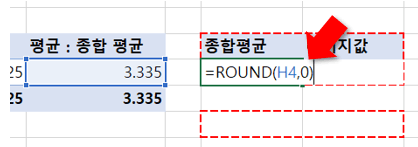

    엑셀 종합 평균 반올림
    ROUND 함수를 사용하여 종합평균을 반올림합니다.
  3. W4셀에 나머지 값을 계산합니다. 평균은 5점 만점이므로, 5에서 V4셀을 빼준 값으로 계산합니다.

    엑셀 도넛형 차트 나머지 값 계산
    5에서 종합평균을 뺀 나머지 값을 계산합니다.
  4. V3:W5 범위를 선택합니다. [삽입] - [추천차트] - [모든차트] - [원형] - [도넛형 차트]를 삽입합니다.

    엑셀 도넛형 차트 삽입
    범위를 선택한 뒤 도넛형 차트를 삽입합니다.
  5. 차트제목과 범례를 지우면 엑셀 도넛형 기본 차트 만들기가 완료됩니다.

    엑셀 도넛형 차트 삽입 완료
    도넛형 차트 삽입이 완료되었습니다.

등급표시를 위한 도넛 배경 차트 추가하기

  1. 등급을 표시하기 위한 배경차트를 추가합니다. 예제파일에서는 종합평균점수가 총 5점 만점이므로 5단계로 구분된 도넛형 배경 차트를 추가해줍니다. 차트를 우클릭 한 뒤 [데이터 선택]으로 이동합니다.
    엑셀 차트 데이터 선택
    차트를 우클릭한 뒤 [데이터 선택]으로 이동합니다.
  2. 범례항목 계열에서 [추가]를 선택합니다.
    도넛형 차트 계열 추가
    데이터 원본 선택 대화상자가 나타나면, 범례항목의 [추가]를 선택합니다.
  3. 계열편집 대화상자가 나타나면, 계열이름은 "배경", 계열값으로 {1,1,1,1,1}을 입력한 뒤 [확인]을 눌러 계열을 추가합니다.

    계열 이름 및 값 설정
    계열 이름과 계열 값을 입력합니다.
  4. 5단계로 구분된 배경 도넛형 차트가 삽입되었습니다. 배경 차트를 우클릭한 뒤 [채우기] 에서 채우기색상을 진한 남색으로 변경하면 등급 표시를 위한 배경 도넛형 차트 추가가 마무리됩니다.

    도넛형 차트 배경 채우기 색상 변경
    배경 차트의 채우기 색상을 진한 남색으로 변경합니다.

엑셀 등급표시 도넛형 차트 꾸미기

  1. 차트를 우클릭하여 [차트종류변경] - [혼합]으로 이동합니다. 계열1과 배경차트 모두 '도넛형'으로 변경한 뒤, [계열1]을 보조축으로 체크한 뒤 [확인]을 눌러 혼합차트 설정을 마무리합니다.

    Tip : 엑셀은 항상 기본축 차트 위로 보조축 차트를 출력합니다.

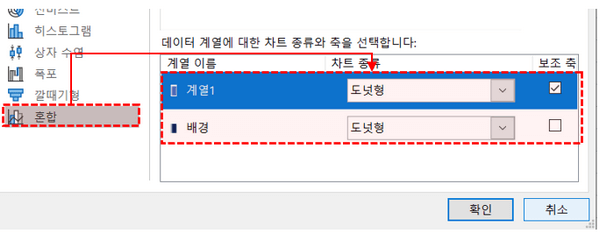

    엑셀 혼합 차트 설정
    차트를 혼합차트로 변경합니다. 계열1을 [보조축]으로 설정합니다.
  2. 차트를 우클릭한 뒤 [데이터계열 서식]으로 이동합니다.

    엑셀 차트 데이터 계열 서식
    차트를 우클릭한 뒤, 데이터 계열 서식으로 이동합니다.
  3. [계열 옵션]에서 [도넛 구멍 크기]를 60%로 변경합니다.

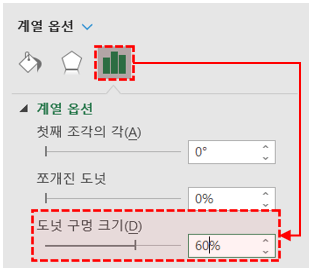

    도넛 차트 도넛 구멍 크기
    도넛 구멍 크기를 60%로 변경합니다.
  4. 계열옵션 우측의 화살표를 선택한 뒤, [계열 "배경"]을 선택합니다. 계열 배경도 도넛 구멍크기를 60%로 변경합니다.

    배경 도넛 차트 구멍 크기 벽녕
    배경 계열의 도넛 구멍 크기도 60%로 변경합니다.
  5. 도넛형 차트의 파란색부분(점수를 나타내는 부분)을 두번 클릭하면 차트의 해당 부분만 선택됩니다. 그 상태에서 차트를 우클릭한 뒤 채우기 색상을 없음으로 변경합니다.

    도넛 차트 채우기 색상 없음
    차트의 파란색 부분을 선택한 뒤 채우기 색상을 없음으로 변경합니다.
  6. 도넛형 차트의 주황색부분(나머지를 나타내는 부분)을 두번 클릭한 뒤, 이번에는 채우기 색상을 흰색으로 변경합니다.

    나머지 차트 채우기 색상 흰색
    차트의 주황색 부분의 배경색상을 흰색으로 변경합니다.
  7. 흰색으로 변경된 상태에서 다시 차트를 우클릭한 뒤, [데이터 요소 서식]으로 이동합니다.
    도넛형 차트 데이터 요소 서식
    흰색으로 변경된 범위를 우클릭한 뒤, [데이터 요소 서식]으로 이동합니다.
  8. 데이터 요소의 채우기 옵션에서 투명도를 20%로 변경합니다.

    차트 채우기 색상 투명도 설정
    채우기 설정에서 투명도를 20%로 변경합니다.
  9. 등급을 표시하는 엑셀 도넛형 차트가 완성되었습니다.

    엑셀 도넛형 차트 기본 완성
    엑셀 도넛형 차트가 완성되었습니다.

등급과 부서명 표시를 위한 텍스트상자 추가하기

  1. V6셀을 선택한 뒤 아래 수식을 입력하여 V4셀을 참조합니다.
    =V4

    종합 평균 참조
    V6셀을 선택한 뒤 V4셀이 참조되도록 수식을 입력합니다.
  2. 다시 V6셀을 우클릭하여 [셀 서식]으로 이동하거나 단축키 Ctrl + 1 을 눌러 셀 서식으로 이동합니다. 이후 [사용자 지정]에서 형식으로 [ 0등급 ] 을 입력한 뒤 [확인]을 눌러 표시형식을 변경합니다.

    종합 평균 셀 서식 변경
    V6셀을 선택한 뒤 셀 서식으로 이동하여 표시형식을 변경합니다.
  3. W6셀을 선택한 뒤 아래 수식을 입력하여 B4셀을 참조합니다.
    =B4

    부서명 참조
    W6셀을 선택한 뒤 B4셀을 참조하도록 수식을 입력합니다.
  4. [삽입] - [텍스트상자] - [가로텍스트상자]를 선택하여 텍스트상자를 삽입합니다.

    새로운 텍스트 상자 삽입
    새로운 텍스트 상자를 추가합니다.
  5. 텍스트상자가 선택된 상태로 수식입력줄을 선택하여 텍스트상자의 값으로 V6셀을 참조합니다.

    텍스트 상자 V6셀 참조
    텍스트상자를 선택한 뒤, 수식입력줄을 선택하여 V6셀을 참조합니다.
  6. 텍스트상자의 크기를 도넛형 차트의 가운데 크기에 맞춰 조절한 뒤, 텍스트 상자의 채우기와 윤곽선을 없음으로 변경합니다. 글꼴의 크기와 색상 또한 차트 디자인에 맞게 변경합니다.

    도넛형 차트 등급 추가 완료
    텍스트상자를 차트 위로 옮긴 뒤 서식을 변경합니다.
  7. 동일한 방법으로 텍스트상자를 삽입한 뒤, 이번에는 W6셀을 참조하여 지점명을 출력하는 텍스트상자를 추가해줍니다.

    도넛형 차트 부서명 추가 완료
    부서명을 나타내는 텍스트박스를 추가합니다.
  8. 등급을 나타내는 엑셀 도넛형 차트가 완성되었습니다. 슬라이서 버튼을 클릭하면 도넛형 차트의 등급이 실시간으로 바뀌는 것을 확인할 수 있습니다.

    엑셀 도넛형 차트 완성 GIF
    고객 만족도 등급을 나타내는 엑셀 도넛형 차트가 완성되었습니다.
